Kako koristiti PointPerfect sa u-blox prijemnici
Ovaj vodič objašnjava kako konfigurirati svoj simpleRTK2B prijemnik za primanje ispravaka PointPerfect putem interneta.
Za primanje ispravaka vaš prijemnik mora uspostaviti internetsku vezu s uslugom PointPerfect.
Postoje tri načina za to:
Za primanje ispravaka vaš prijemnik mora uspostaviti internetsku vezu s uslugom PointPerfect.
Postoje tri načina za to:
- putem računala i računa PointPerfect Thingstream
- koristeći 4G NTRIP Majstorski
- korištenjem Ethernet NTRIP Master Ovladati; majstorski.
Potreban hardver:
PC
4G NTRIP Master
Ethernet NTRIP Master
PC
- simpleRTK2B Pro
- u-blox GNSS Višepojasna antena ANN-MB-00 (IP67)
- USB na USB-C kabel
- PC ili laptop s internetskom vezom
4G NTRIP Master
- simpleRTK2B Pro
- u-blox GNSS Multiband antenna ANN-MB-00 (IP67)
- USB na USB-C kabel
- 4G NTRIP Master
- sim kartica s internetskom vezom
- PC ili laptop s internetskom vezom
Ethernet NTRIP Master
- simpleRTK2B Pro
- u-blox GNSS Multiband antenna ANN-MB-00 (IP67)
- USB na USB-C kabel
- Ethernet NTRIP Master
- USB na mikro-USB kabel
- RJ45 Ethernet kabel
- slobodan LAN (Ethernet) priključak na vašem ruteru
Potreban softver:
- u-center za u-blox M8, M9, F9
Kako koristiti PointPerfect sa simpleRTK2B prijemnici?
- Provjeri svoj ZED-F9P firmware i provjerite ima li firmware verziju 1.32. U Ovaj vodič pokazat ćemo vam kako provjeriti verziju i kako nadograditi firmware.
- Odaberite željenu metodu povezivanja na PointPerfect.
PC
4G NTRIP Master
Ethernet NTRIP Master
PC

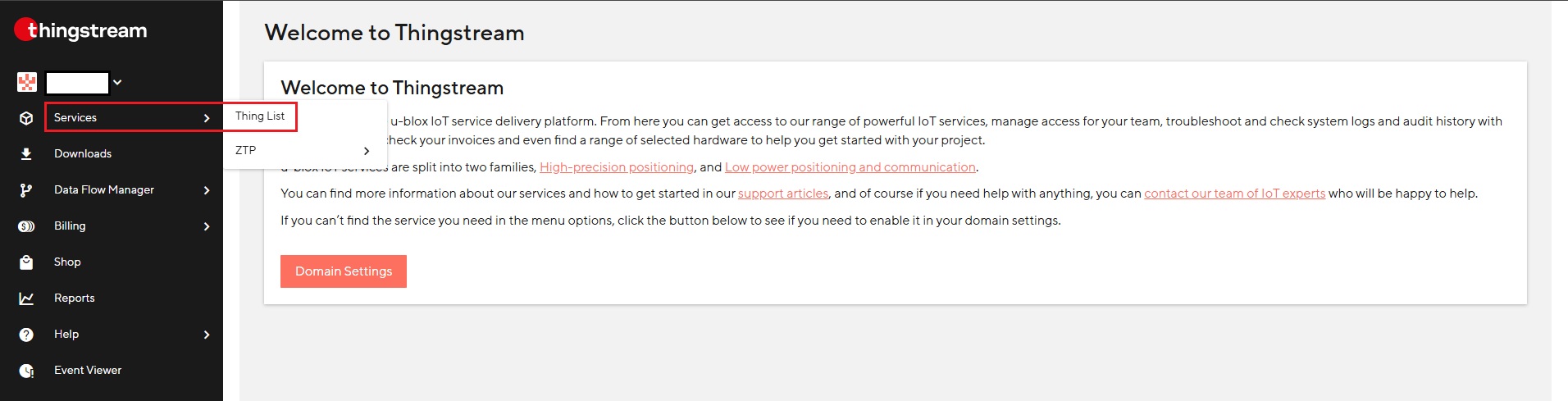

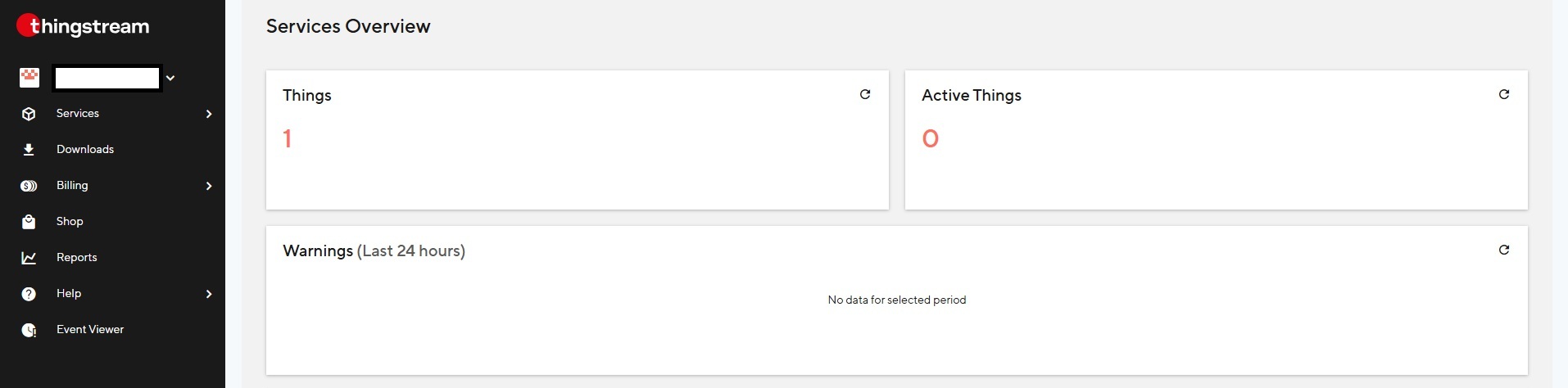

- Idi na Thingstream web stranica. Prijavite se na svoj Thingstream račun.

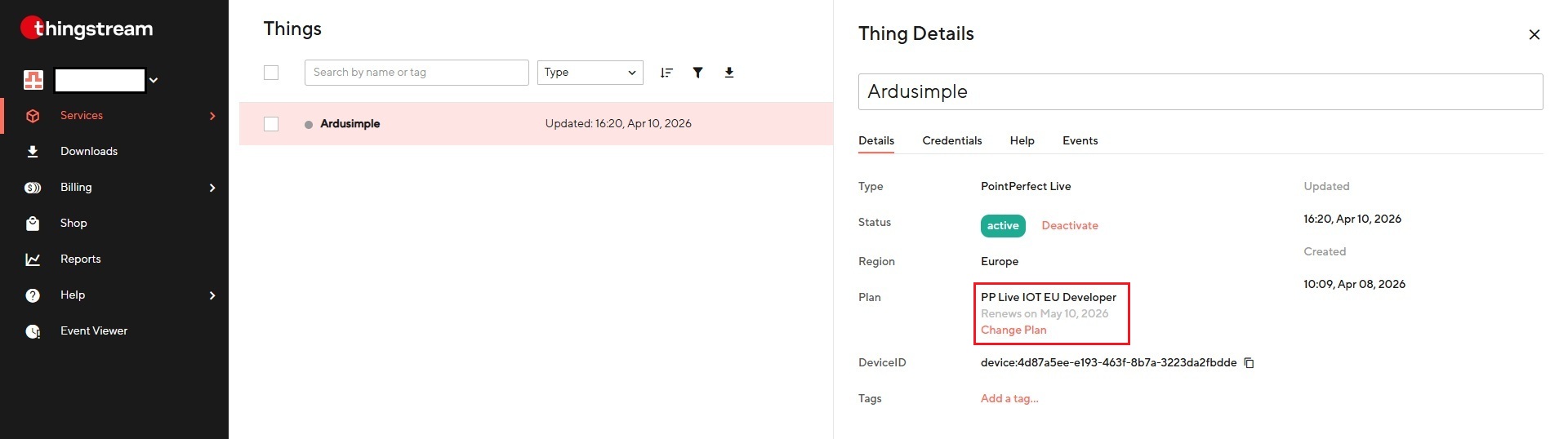

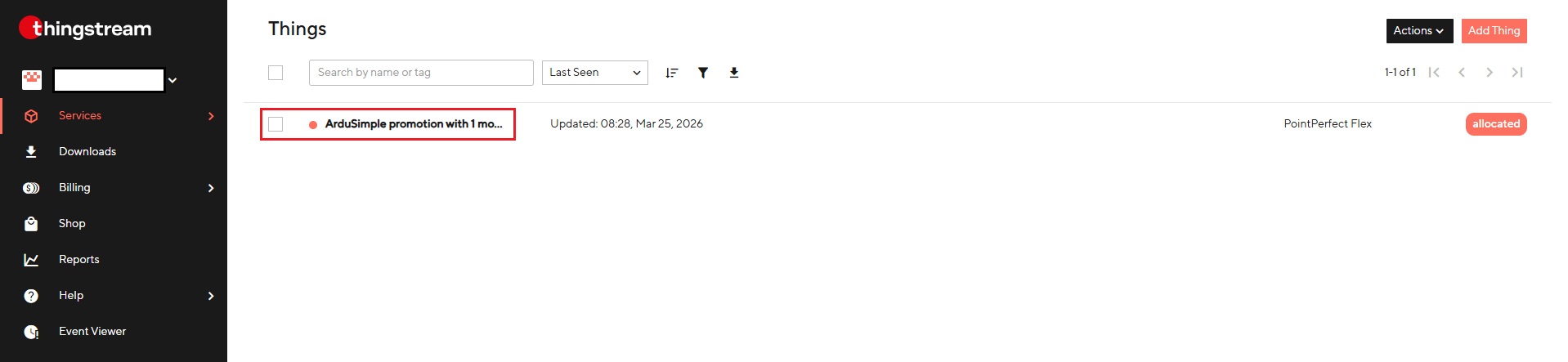

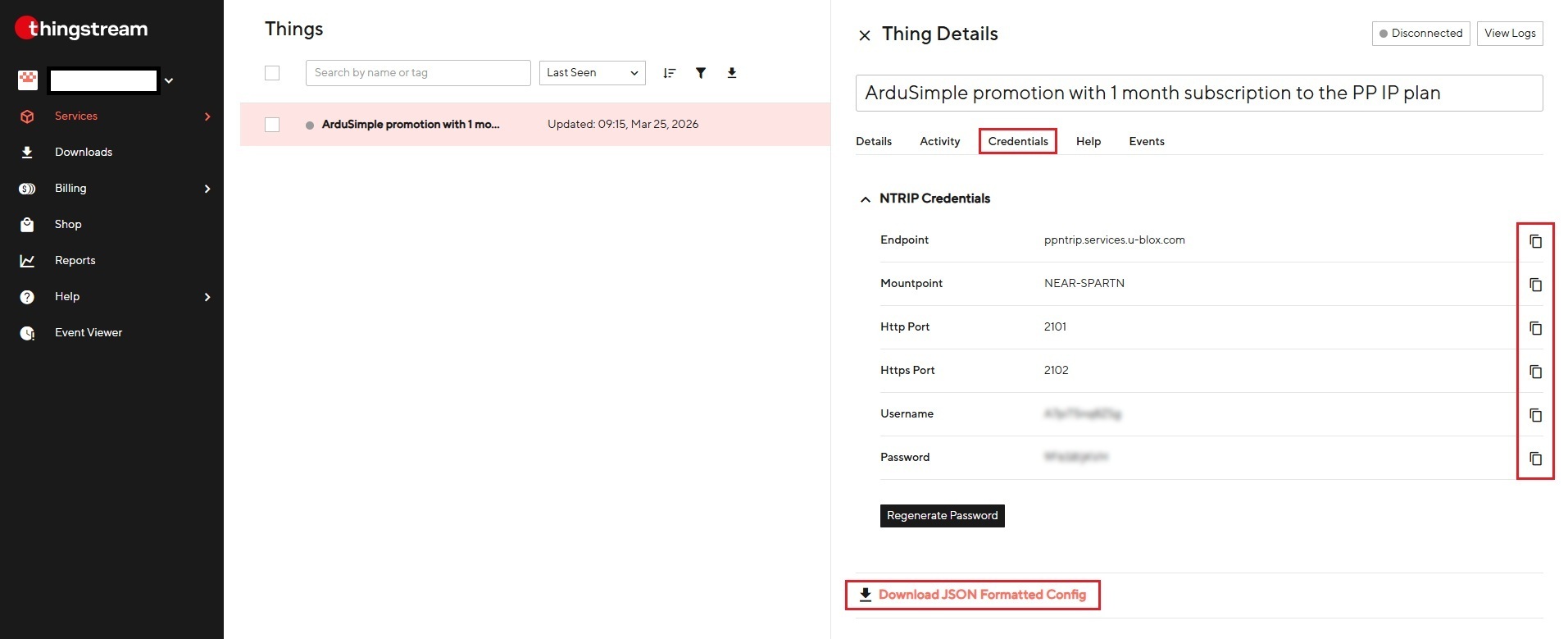

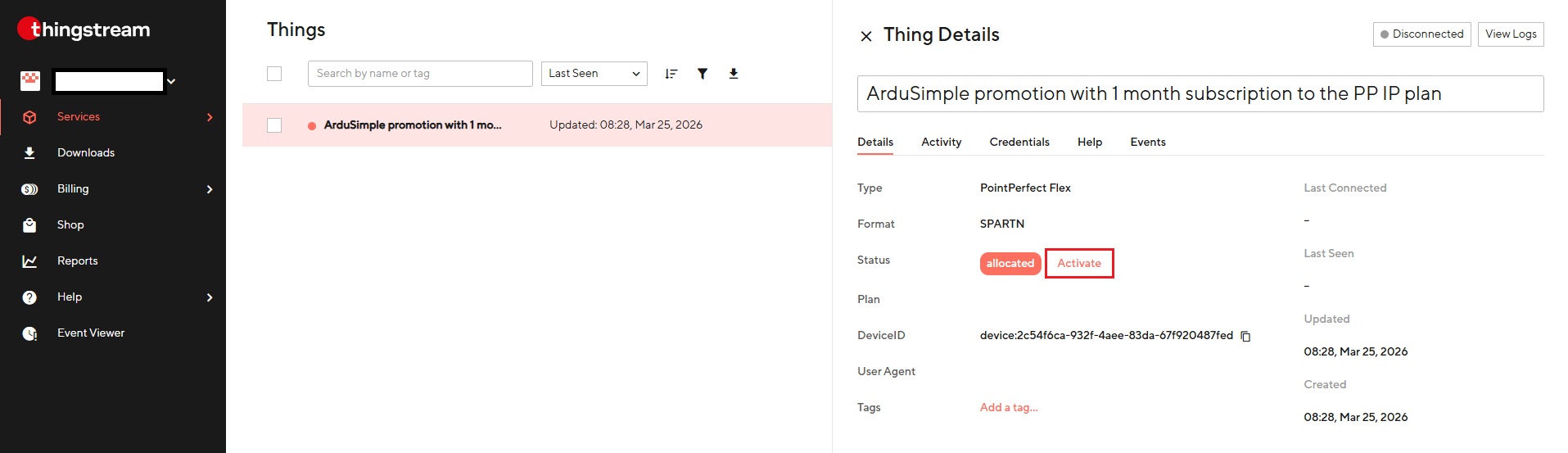

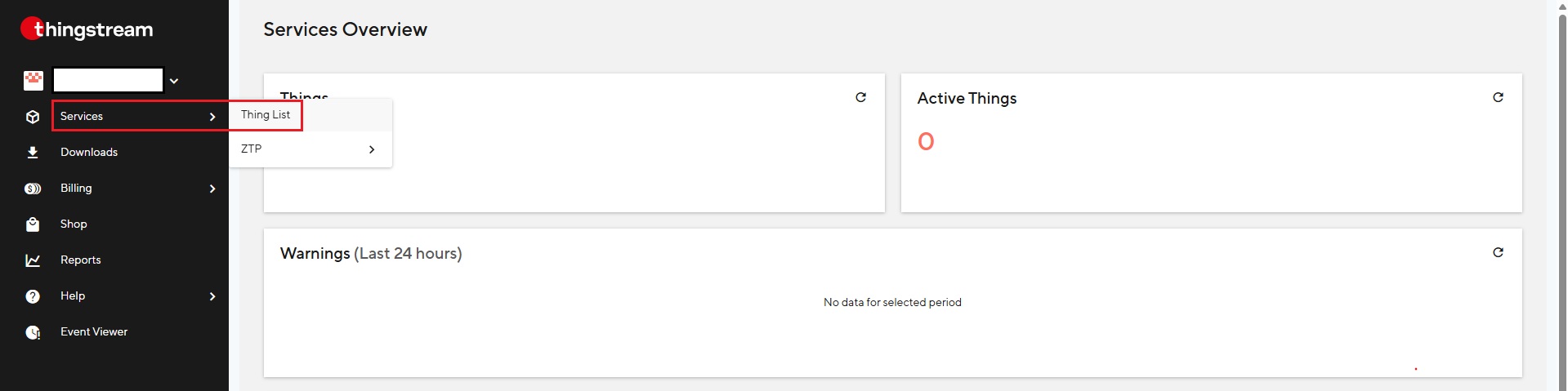

Idi na Lokacijske usluge–>Stvari lokacije–>PointPerfect Thing–>Vjerodajnice–>preuzmi U-Center Config vjerodajnice (to je .json datoteka).
- Povežite prijemnik s računalom putem USB priključka označenog kao SNAGA+GPS.
- Otvoren u-center i spojite se na vaš prijemnik preko COM porta.
- Idi na Prijemnik–>MQTT klijent…–>odaberite JSON datoteku koju ste preuzeli u koraku 2.
Označite sve kvačice i odaberite temu podataka /pp/ip/eu ako ste u Europi ili /pp/ip/us ako ste u SAD-u.
4G NTRIP Master
- Generirajte svoje modem parametri s ove veze.
Obavezno unesite SIM, APN, omogućite PointPerfect i odaberite odgovarajuću temu na temelju vaše lokacije.
Pretpostavljamo da koristite ArduSimple besplatne vjerodajnice.
- Preuzmite najnovije 4G NTRIP Master Glavni firmware iz Vodič za korisnike.
- Preuzimanje 4G NTRIP Master Glavni alat za konfiguraciju iz Vodič za korisnike.
- Onemogućite UART komunikaciju, pripremili smo a udžbenik za ovo.
- Uključite utikač 4G NTRIP Master Master na XBee utičnicu vašeg prijemnika.
- Povežite prijemnik s računalom putem USB priključka označenog kao NAPAJANJE+XBEE.
- Pokreni 4G NTRIP Master Master Configuration Tool i odaberite modem firmware (m2mapz*.bin) i datoteku parametara (.txt), kliknite Pošalji/Poveži se gumb i slijedite upute.
U ovom koraku, ako imate staru modem, od vas će se možda tražiti da nam pošaljete modem IMEI broj e-poštom.
- Kada proces završi, učitajte ZED-F9P konfiguracijsku datoteku Rover 1Hz sa 4G NTRIP Klijent (šalje NMEA-GGA) iz ovaj link.
- Nakon toga ponovno pokrenite sve isključivanjem. Umetnite svoju SIM karticu u 4G NTRIP Master Ovladati; majstorski.
Ethernet NTRIP Master
- Generirajte svoje Ethernet NTRIP Master Glavni parametri iz ove veze, provjerite jeste li omogućili PointPerfect.
Pretpostavljamo da koristite ArduSimple besplatne vjerodajnice.
- Utikač Ethernet NTRIP Master Master na XBee utičnicu vašeg prijemnika.
- Napajajte svoj prijemnik putem USB priključka označenog kao POWER+GPS. Spojite Ethernet NTRIP Master Ovladajte svojim računalom pomoću mikro-USB kabela. Pojavit će se flash pogon.
- Povucite i ispustite datoteku parametara iz koraka 2 u flash memoriju Ethernet modula.
- Učitaj ZED-F9P konfiguracijsku datoteku Rover 1Hz sa 4G NTRIP Klijent (šalje NMEA-GGA) iz ovaj link.
- Ponovno pokrenite sve isključivanjem. Spojite Ethernet NTRIP i LAN (Ethernet) priključak na vašem usmjerivaču pomoću Ethernet kabela.
- Čestitamo! Sada možete uživati u PointPerfect ispravcima.
- Spojite GNSS antenu na svoj prijemnik. Stavite svoju antenu na mjesto s dobrim pogledom na nebo.
- In u-center možete vidjeti kako će se Fix Mode promijeniti u FLOAT ili FIX.
Na dnu u-center vidjet ćete da je MQTT klijent povezan.
- Kako biste postigli centimetarsku točnost, osigurajte da su vaše ploče i antenske instalacije optimalne i da možete postići prosječnu razinu signala iznad 40, s nekim signalima koji dosežu i iznad 50. Ako ne znate kako to učiniti, pogledajte naš upute za postavljanje antene.
