RTK prijemnici: simpleRTK3B serija
Dosegnite milimetarsku točnost u nekoliko minuta s pristupačnim dvostrukim/trostrukim pojasom male snage GPS/GNSS RTK ploče, na temelju Septentrio Mosaic i Unicore.
Za OEM upotrebu i potpuno kompatibilan s Arduino, STM32 Nucleo, Raspberry Pi, Nvidia Jetson ili kao vanjski GNSS za Pixhawk i Ardupilot.
Dosegnite milimetarsku točnost u nekoliko minuta s pristupačnim dvostrukim/trostrukim GPS/GNSS RTK pločama male snage, temeljenim na Septentrio Mosaic i Unicore.
Za OEM upotrebu i potpuno kompatibilan s Arduino, STM32 Nucleo, Raspberry Pi, Nvidia Jetson ili kao vanjski GNSS za Pixhawk i Ardupilot.
Septentrio
Unicore
Od 223,00€
- Točnost do 7 milimetara
- NIJE podržano
- 0.6 m samostalno sa SBAS-om
- Napredna zaštita od ometanja i prijevare
- Potpuna RTCM podrška
- Najbolje za: teške uvjete rada, istraživanja, mjerenja, bazne stanice
Tehnički detalji
GNSS modul
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
na temelju Mosaic-X5
Više pojasa
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
L1, L2 i L5 podrška, 448 kanala za praćenje
Točnost s RTK
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
dolje 7 milimetara razina preciznosti s baznom stanicom ili NTRIP do 35km
<1.2 m u samostalnom načinu rada
<0.6 m samostalno sa SBAS pokrivenošću
Stopa ažuriranja
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
sve do 100Hz
Standardni faktor oblika

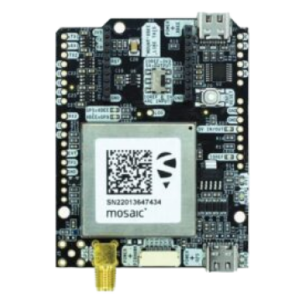

simpleRTK3B Pro:
Arduino UNO (69x53mm)

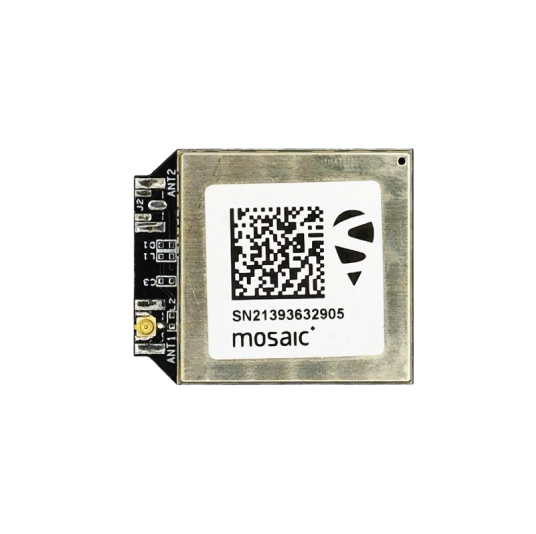

simpleRTK3B Micro Septentrio:
ArduSimple Micro (37x32mm)

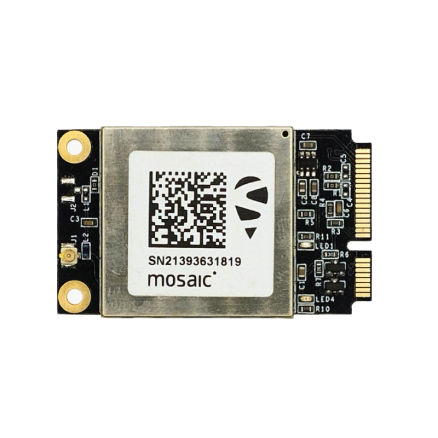

simpleRTK3B mPCIe:
mPCIe (60x30mm)
Ugrađena sučelja
simpleRTK3B Pro:
USB-C, UART, MicroSD, Pixhawk konektor, Xbee utičnica
simpleRTK3B Micro Septentrio:
-
simpleRTK3B mPCIe:
USB
Igle s posebnim funkcijama
simpleRTK3B Pro:
Timepulse, Unos događaja, kontrola zapisivanja
simpleRTK3B Micro Septentrio:
USB, UART1, UART2, Timepulse, Ulaz događaja, RMII Ethernet, SD kartica, gumb za bilježenje, GPIO
simpleRTK3B mPCIe:
USB, UART1, UART2, Timepulse, Unos događaja
Sučelja dostupna s dodatnom opremom
Više tehničkih detalja
- Točnost do 10 milimetara
- 0.4 m sa Galileo IMA
- 0.9 m samostalno sa SBAS-om
- Osnovna otpornost na ometanje
- Ograničena podrška za RTCM
- Najbolje za: DIY, jeftine aplikacije
Tehnički detalji
GNSS modul
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Unicore UM980
Više pojasa
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Multi band: L1, L2 i L5 podrška, 1408 pretraživanje+praćenje kanala
Točnost s RTK
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
dolje 10 milimetara razina preciznosti s baznom stanicom ili NTRIP do 35km
<1.2 m u samostalnom načinu rada
<0.4m sa Galileo HAS
<0.9 m samostalno sa SBAS pokrivenošću
Stopa ažuriranja
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
sve do 50Hz
Faktor oblika

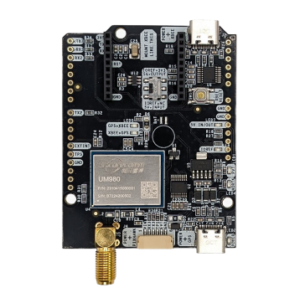

simpleRTK3B Budget:
Arduino UNO (69x53 mm)

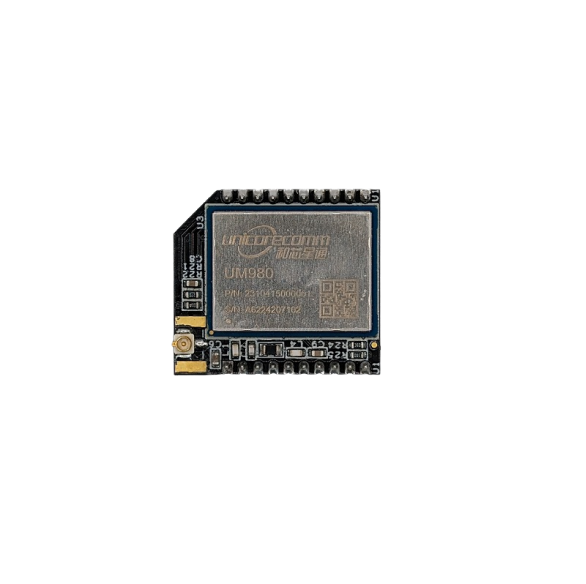

simpleRTK3B Micro Unicore:
ArduSimple Mikro (27x24 mm)
Ugrađena sučelja
simpleRTK3B Budget:
USB-C, UART, Pixhawk konektor, Xbee utičnica
simpleRTK3B Micro Unicore:
-
Igle s posebnim funkcijama
simpleRTK3B Budget:
Timepulse, Unos događaja
simpleRTK3B Micro Unicore:
USB, UART1, UART2, Timepulse, Unos događaja, GPIO
Sučelja dostupna s dodatnom opremom
Više tehničkih detalja
Multifrekvencija i multikonstelacija
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
GPS: L1C/A L1PY L2C L2P L5
GLONASS: L1CA L2CA L2P L3 CDMA
Galileo: E1 E5a E5b E5 AltBloc E6
Beidou: B1I B1C B2a B2I B3
QZSS: L1C/A L2C L5
Navić: L5
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1 L5)
Protokoli
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Septentrio Binary Format (SBF)
NMEA 0183 v2.3v3.03, v4.0
RINEX v2.x, v3.x
RTCM v2.x, v3.x (MSM uključen)
CMR v2.0 (izlaz/ulaz), CMR+ (samo ulaz)
Funkcionalnost načina rada
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Baza ili Rover
Sirova GNSS mjerenja & RINEX
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Izvorno podržana sirova GNSS mjerenja i RINEX
Vremena pokretanja
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Hladni start: <45s
Topli početak: <20s
Ponovno stjecanje: 1s
Napredne konfiguracije
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Postavke pomaka antene
Prijenos antene Kalibracijska datoteka
Kompatibilan s gotovo svime: naslov u HDT formatu, CMR podrška, kompletan RTCM skup poruka
Radite s lokalnim koordinatnim sustavima zahvaljujući podršci za RTCM 1021 i 1023
Praćenje i ublažavanje smetnji (protiv ometanja i lažiranja)
Radne temperature
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
-40 do + 85 ° C
Raspon temperature skladištenja
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
-40 do + 85 ° C
potvrda
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
CE, RED, RoHS, WEEE, NDAA
Dokumentacija
simpleRTK3B Pro:
Korisnički priručnik, 3D model
simpleRTK3B Micro Septentrio:
Korisnički priručnik, 3D model, Footprint
simpleRTK3B mPCIe:
Korisnički priručnik, 3D model, Footprint
3D CAD STEP datoteka
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
Dostupno
Težina
simpleRTK3B Pro:
24g
simpleRTK3B Micro Septentrio:
15g
simpleRTK3B mPCIe:
17g
Montažne rupe
simpleRTK3B Pro:
3 Rupe za montažu
simpleRTK3B Micro Septentrio:
Nema rupa za montažu (uključeno preko utičnice ili izravno zalemljeno)
simpleRTK3B mPCIe:
2 Rupe za montažu
GNSS RF konektor
simpleRTK3B Pro:
SMA RF konektor
simpleRTK3B Micro Septentrio:
SMA ili uFL RF konektor
simpleRTK3B mPCIe:
uFL RF konektor
Spis
simpleRTK3B Pro:
simpleRTK3B Micro Septentrio:
-
simpleRTK3B mPCIe:
-
Opseg napona
simpleRTK3B Pro:
4.5-5.5V
simpleRTK3B Micro Septentrio:
2.7-3.6V
simpleRTK3B mPCIe:
4.5-5.5V
Vrsta struje
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
300mA @ 5V
Napon antene
simpleRTK3B Pro, simpleRTK3B Micro Septentrio, simpleRTK3B mPCIe:
3.3V
Multifrekvencija i multikonstelacija
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
GPS: L1C/A L1PY L2C L2PY L5
GLONASS: L1CA L2CA L2P L3 CDMA
Galileo: E1 E5a E5b E5 E6 IMA
BeiDou: B1I B1C B2a B2b B2I B3I
QZSS: L1C/A L2C L5
Navić: L5
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
Protokoli
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Unicore Format
NMEA0183
RTCM v3
Funkcionalnost načina rada
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Baza ili Rover
Sirova GNSS mjerenja & RINEX
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Sirova GNSS mjerenja & RINEX: da, za pretvorbu je potreban besplatni računalni softver RINEX
Vremena pokretanja
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Hladni start: <45s
Topli početak: <20s
Ponovno stjecanje: 1s
Napredne konfiguracije
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Nema dostupnih naprednih konfiguracija
Radne temperature
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
-40 do + 85 ° C
Raspon temperature skladištenja
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
-40 do + 85 ° C
potvrda
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
CE, CRVENA, RoHS
Dokumentacija
simpleRTK3B Budget:
Korisnički priručnik, 3D model
simpleRTK3B Micro Unicore:
Korisnički priručnik, 3D model, Footprint
3D CAD STEP datoteka
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
Dostupno
Težina
simpleRTK3B Budget:
31g
simpleRTK3B Micro Unicore:
15g
Montažne rupe
simpleRTK3B Budget:
3 Rupe za montažu
simpleRTK3B Micro Unicore:
Nema rupa za montažu (uključeno preko utičnice ili izravno zalemljeno)
GNSS RF konektor
simpleRTK3B Budget:
SMA RF konektor
simpleRTK3B Micro Unicore:
SMA ili uFL RF konektor
Spis
simpleRTK3B Budget:
simpleRTK3B Micro Unicore:
-
Opseg napona
simpleRTK3B Budget:
4.5-5.5V
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
2.7-3.6V
Vrsta struje
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
200mA @ 5V
Napon antene
simpleRTK3B Budget, simpleRTK3B Micro Unicore:
3.3V
Dodatna oprema
-
-
-
AccessoriesPlastic Case for simpleRTK boards
Od 39,00€ Ovaj proizvod ima više varijanti. Opcije se mogu odabrati na stranici proizvoda -
-
-
Plugins4G NTRIP Master
175,00€ Ovaj proizvod ima više varijanti. Opcije se mogu odabrati na stranici proizvoda
Na temelju Septentrija
- Točnost do 7 milimetara
- NIJE podržano
- 0.6 m samostalno sa SBAS-om
- Napredna zaštita od ometanja i prijevare
- Potpuna RTCM podrška
- Najbolje za: teške uvjete rada, istraživanja, mjerenja, bazne stanice
na temelju Unicore
- Točnost do 10 milimetara
- 0.4 m sa Galileo HAS
- 0.9 m samostalno sa SBAS-om
- Osnovna otpornost na ometanje
- Ograničena podrška za RTCM
- Najbolje za: DIY, jeftine aplikacije
Početnici i napredni korisnici
Integrator (potreban je dizajn PCB-a)
Početnici i napredni korisnici
na temelju Mosaic-X5
L1, L2 i L5 podrška, 448 kanala za praćenje
dolje 7 milimetara razina preciznosti s baznom stanicom ili NTRIP do 35km
< 1.2 m u samostalnom načinu rada
< 0.6 m samostalno sa SBAS pokrivenošću
Stopa ažuriranja do 100Hz
Arduino UNO (69x53mm)
ArduSimple Micro (37x32mm)
mPCIe (60x30mm)
Ugrađena sučelja: USB-C, UART, MicroSD, Pixhawk konektor, Xbee utičnica
-
Ugrađena sučelja: USB
Igle za posebne funkcije: Timepulse, Unos događaja, kontrola zapisivanja
Pinovi za posebne funkcije: USB, UART1, UART2, Timepulse, Ulaz događaja, RMII Ethernet, SD kartica, gumb za bilježenje, GPIO
Pinovi za posebne funkcije: USB, UART1, UART2, Timepulse, Unos događaja
-
-
Više tehničkih detalja
Multifrekvencija i multikonstelacija (za Mosaic-X5 varijanta):
GPS: L1C/A L1PY L2C L2P L5
GLONASS: L1CA L2CA L2P L3 CDMA
Galileo: E1 E5a E5b E5 AltBloc E6
BeiDou: B1I B1C B2a B2I B3
QZSS: L1C/A L2C L5
Navić: L5
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1 L5)
protokoli:
Septentrio Binary Format (SBF)
NMEA 0183 v2.3v3.03, v4.0
RINEX v2.x, v3.x
RTCM v2.x, v3.x (MSM uključen)
CMR v2.0 (izlaz/ulaz), CMR+ (samo ulaz)
Funkcionalnost načina: Baza ili Rover
Izvorno podržana sirova GNSS mjerenja i RINEX
Hladni start: <45s
Topli početak: <20s
Ponovno stjecanje: 1s
Postavke pomaka antene
Prenesite datoteku za kalibraciju antene
Kompatibilan s gotovo svime: naslov u HDT formatu, CMR podrška, kompletan RTCM skup poruka
Radite s lokalnim koordinatnim sustavima zahvaljujući podršci za RTCM 1021 i 1023
Praćenje i ublažavanje smetnji (protiv ometanja i lažiranja)
Raspon radne temperature: -40 do +85°C
Raspon temperature skladištenja: -40 do +85°C
CE, RED, RoHS, WEEE, NDAA
Dokumentacija: Korisnički priručnik, 3D model
Dokumentacija: korisnički priručnik, 3D model, Footprint
Dokumentacija: korisnički priručnik, 3D model, Footprint
3D CAD STEP datoteka dostupna
Težina 24g
Težina 15g
Težina 17g
3 Rupe za montažu
Nema rupa za montažu (uključeno preko utičnice ili izravno zalemljeno)
2 Rupe za montažu
SMA RF konektor
SMA or uFL RF konektor
uFL RF konektor
Raspon napona: 4.5-5.5V
Raspon napona: 2.7-3.6V
Raspon napona: 4.5-5.5V
Vrsta struje 300mA @ 5V
Napon antene: 3.3V
Početnici i napredni korisnici
Integrator (potreban je dizajn PCB-a)
na temelju UM980
Multi band: L1, L2 i L5 podrška, 1408 pretraživanje + praćenje kanala
dolje 10 milimetara razina preciznosti s baznom stanicom ili NTRIP do 35km
<1.2 m u samostalnom načinu rada
<0.4m sa Galileo HAS
<0.9 m samostalno sa SBAS pokrivenošću
Stopa ažuriranja do 50Hz
Arduino UNO (69x53 mm)
ArduSimple Mikro (27x24 mm)
Ugrađena sučelja: USB-C, UART, Pixhawk konektor, Xbee utičnica
-
Igle za posebne funkcije: Timepulse, Unos događaja
Pinovi za posebne funkcije: USB, UART1, UART2, Timepulse, Unos događaja, GPIO
-
Više tehničkih detalja
Multifrekvencija i multikonstelacija (za UM980):
GPS: L1C/A L1PY L2C L2PY L5
GLONASS: L1CA L2CA L2P L3 CDMA
Galileo: E1 E5a E5b E5 E6 IMA
BeiDou: B1I B1C B2a B2b B2I B3I
QZSS: L1C/A L2C L5
Navić: L5
SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM (L1)
protokoli:
Unicore ASCII format
NMEA 0183, v3.1, v4.1
RTCM v3 (samo podskup)
Funkcionalnost načina: Baza ili Rover
Sirova GNSS mjerenja & RINEX: da, za pretvorbu je potreban besplatni računalni softver RINEX
Hladni start: <45s
Topli početak: <20s
Ponovno stjecanje: 1s
Nema dostupnih naprednih konfiguracija
Raspon radne temperature: -40 do +85°C
Raspon temperature skladištenja: -40 do +85°C
Certifikacija: CE, RED, RoHS
Dokumentacija: Korisnički priručnik, 3D model
Dokumentacija: korisnički priručnik, 3D model, Footprint
3D CAD STEP datoteka dostupna
Težina 31g
Težina 15g
3 Rupe za montažu
Nema rupa za montažu (uključeno preko utičnice ili izravno zalemljeno)
SMA RF konektor
SMA or uFL RF konektor
Raspon napona: 4.5-5.5V
